「Trend Deviation Channel」は、トレンドからの距離を「D」で測るチャネル
価格がトレンドからどれくらい離れているのか。これを感覚で見ていると、「そろそろ行き過ぎかな」と思ってから、さらに伸びていく場面に何度も出くわします。私も移動平均線との間隔を目で測っていた頃は、行き過ぎの基準が日によって変わっていました。
このインジケーター「Trend Deviation Channel」は、その距離を「D」という共通の単位で表示するチャネルです。回帰直線を中心に置き、上下に3本ずつレールを引いて、いまの価格が+1.2Dなのか-2.3Dなのかを読めるようにします。
見た目は回帰チャネルに似ていますが、チャネルの右に「どの距離にどれだけ滞在したか」を示す横棒が付き、レールの外へ出た足と戻った足にはマーカーが出ます。表示の意味をひととおり覚えてしまえば、チャートを開いて数秒で「トレンドの向き」と「離れ具合」の両方を確認できるようになります。
まずは画面に出てくるパーツを、図で整理しておきます。

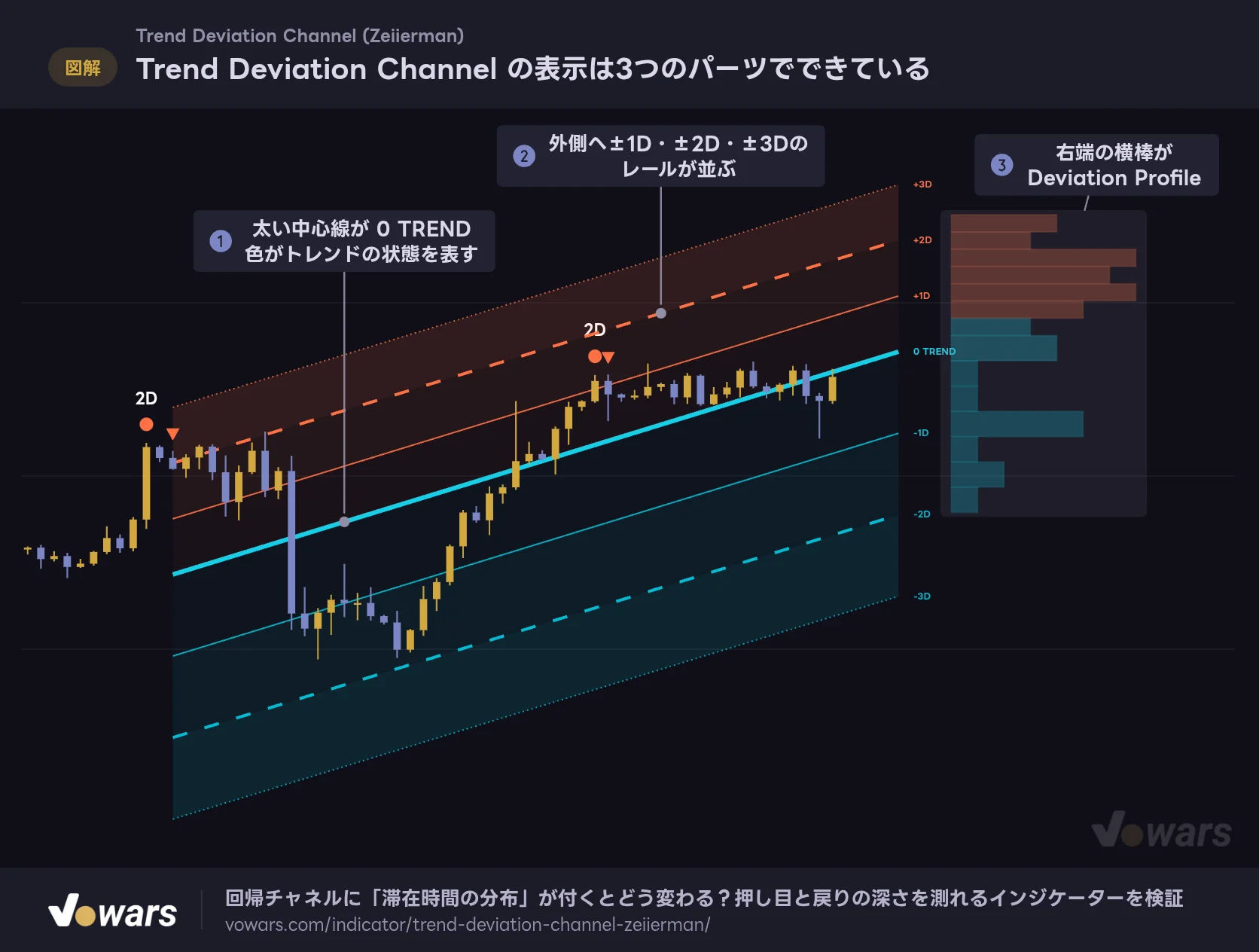

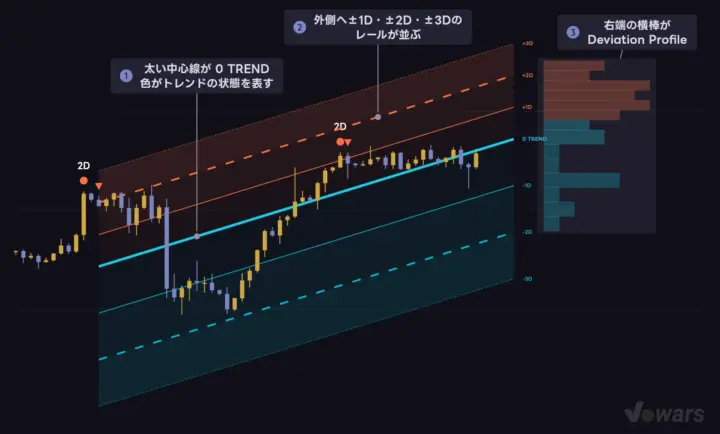

Trend Deviation Channel の表示は3つのパーツでできている
中心線・6本のレール・右端の横棒。まずはこの3つを見分けられれば読み始められます。
Vowars DE ver.3.12.30
太い図の①の線が中心線、その上下に並ぶ図の②の線がレール、右端の図の③がDeviation Profileです。上側はオレンジ、下側は水色で統一されているので、色を見ればどちら側の話かはすぐ分かります。
中心線・レール・横棒、それぞれが何を表しているのか
太い中心線「0 TREND」は色でトレンドの状態を知らせる
中心線は、直近の確定足を使った回帰直線です。対象になる本数はTrend Lengthで決まり、初期値は200本。この線を5本先まで延長したものがチャートに描かれます。
計算に使うのは1本前までの確定足だけで、いま動いている足は含みません。そのため、足が確定するまでのあいだ中心線もレールも動きません。価格だけが動くので、「いまの足がどこまで離れたか」を落ち着いて見ていられます。ここは使っていて安心できた部分でした。
中心線の色は3種類あります。
| 状態 | 中心線の色 | 意味 |
|---|---|---|
| Up | 水色 | 回帰線の上向きの傾きが、基準の強さを超えている |
| Down | 赤 | 回帰線の下向きの傾きが、基準の強さを超えている |
| Neutral | グレー | 傾きが弱く、上昇とも下降とも判定されていない |
判定に使われるのは、回帰線が期間の端から端までに動いた幅をATR（期間100）で割った値です。これがTrend Enter Strengthの1.0を超えるとUpかDownに入り、Trend Exit Strengthの0.25を下回るまでその状態が続きます。入る基準と出る基準に差をつけてあるので、境目付近で色がパタパタ切り替わることはあまりありません。
もうひとつ、値動きがジグザグしているときほど、Up・Downに入るための基準が自動で引き上げられます。上げ幅は最大で1.5倍。同じ傾きでも、まっすぐ進んだ相場のほうがトレンドと認められやすい作りです。状態の更新は足の確定時だけ行われます。

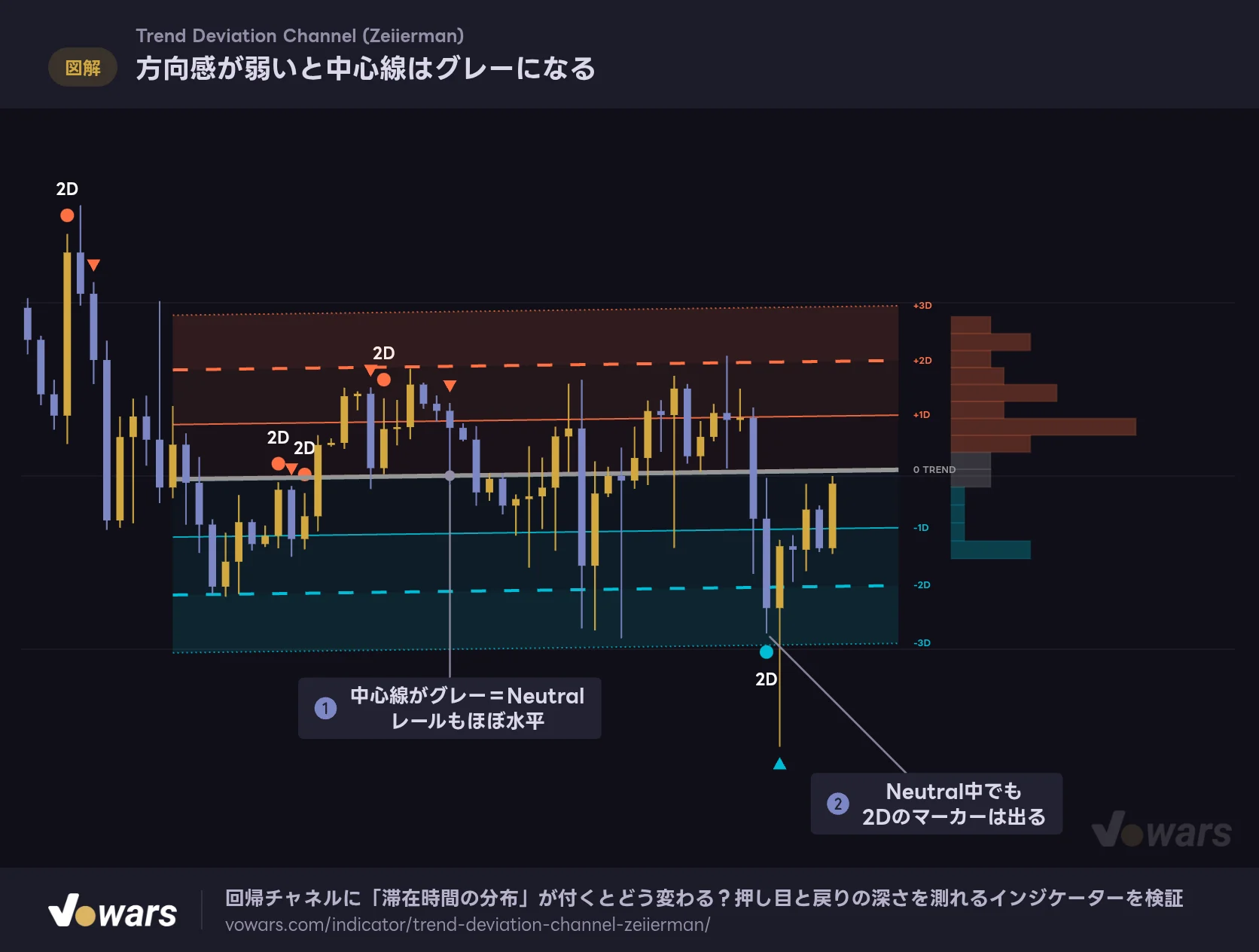

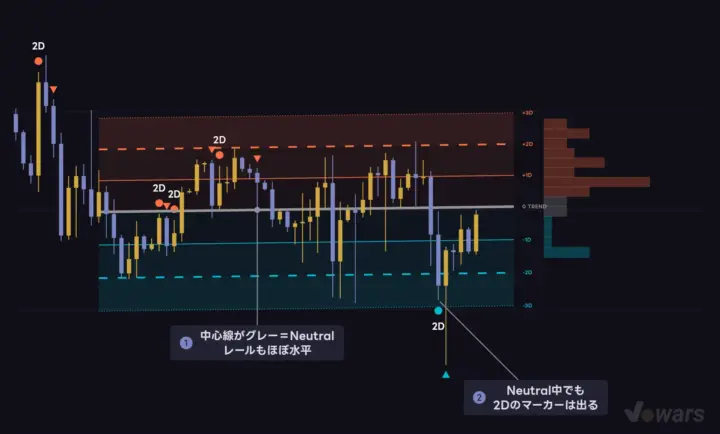

方向感が弱いと中心線はグレーになる
傾きの強さが基準に届かないあいだ、0 TREND は Neutral のグレーで描かれます。
Vowars DE ver.3.12.30
方向感のない相場では図の①のように中心線がグレーになり、レールもほぼ水平になります。ただし図の②のとおり、Neutralのあいだもマーカーは普通に出ます。トレンドの状態とマーカーは別々に判定されていると覚えておくと混乱しません。
初期設定では、Upのときの中心線（水色）と下側のレール（水色）がよく似た色になります。上昇中に中心線が見分けにくいと感じたら、Up Trendの色を緑など別の色に変えてしまうのが手軽です。表示色はすべて設定から変更できます。
±1D・±2D・±3Dのレールと、「D」という単位の中身
レールは中心線の上下に3本ずつ。細い実線が±1D、太めの破線が±2D、点線が±3Dです。背景の塗りは外側ほど濃くなります。
では1Dとは何か。「Trend Deviation Channel」は、過去Trend Length本の終値が回帰線からどれだけズレていたかを集め、その「ふだんのズレ幅」を1Dとしています。ボリンジャーバンドの標準偏差に近い考え方で、基準が水平の平均ではなく、傾いたトレンドの線になっている点が違います。
位置ごとのゾーン名は次のとおりです。
| 現在値の位置 | ゾーン名 | 受け取り方 |
|---|---|---|
| 1D未満 | CORE | トレンドの近くで、ふだんの範囲 |
| 1D〜2D | STRETCH | トレンドから伸びている |
| 2D〜3D | EXTREME | かなり離れている |
| 3D以上 | DISLOCATED | トレンドの構造から外れかけている |
初期設定のDeviation ShapeはAsymmetricで、上側と下側の1Dを別々に測ります。急落は鋭く、上昇はじわじわ、という相場では下側のレールが広く、上側が狭くなります。左右対称のバンドに慣れていると最初は違和感がありますが、「下には大きく振れやすい相場だ」という情報がレールの幅にそのまま出ていると考えると、むしろ読みやすくなりました。
Symmetricに切り替えると、上下で同じ幅を使います。

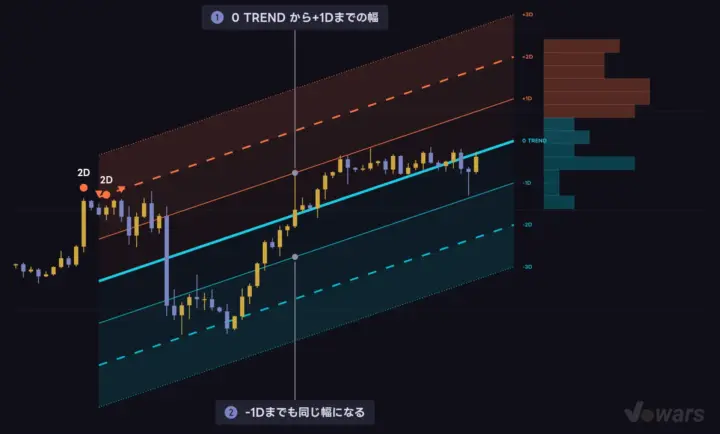

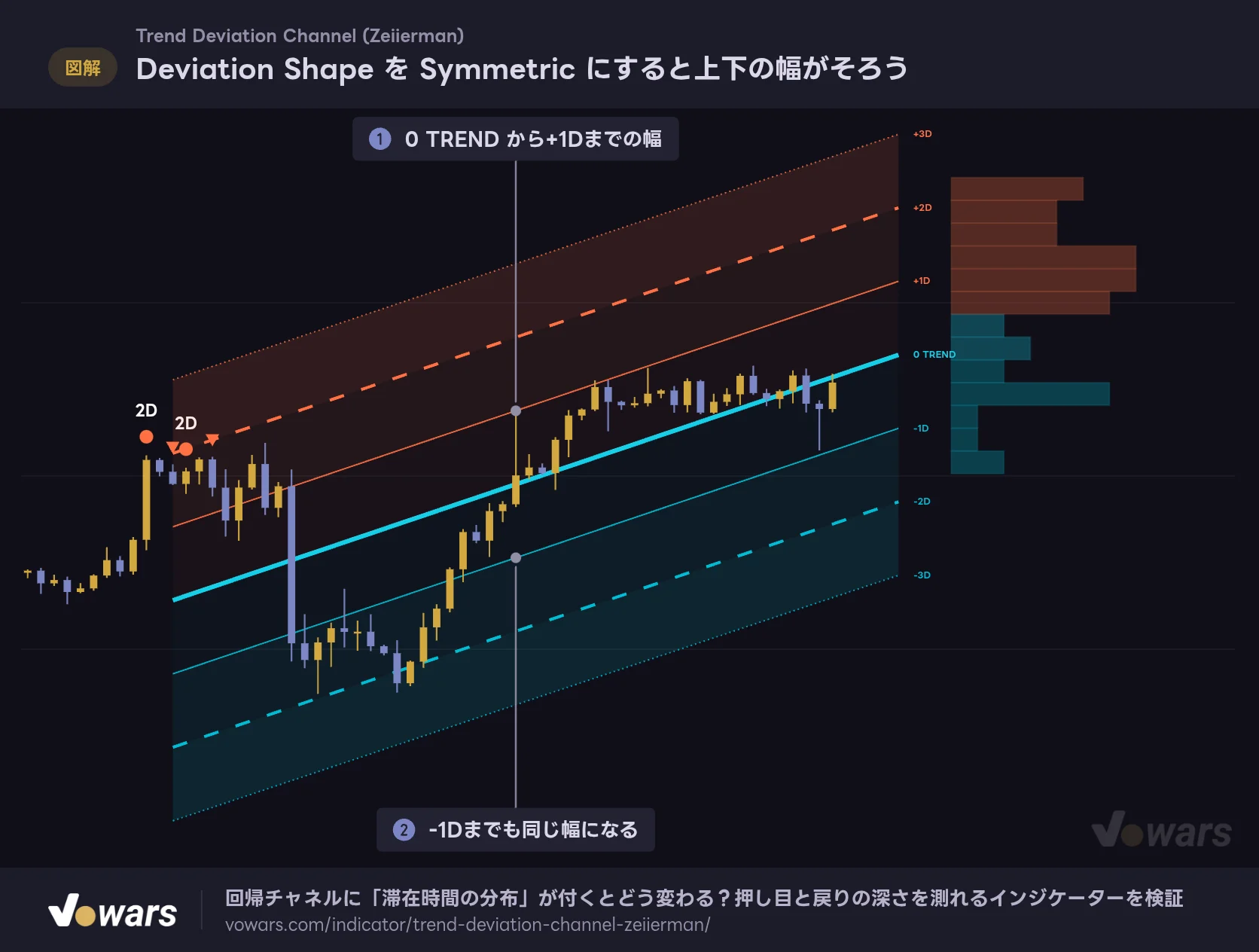

Deviation Shape を Symmetric にすると上下の幅がそろう
ひとつ前の図と同じ値動きで、Deviation Shape だけを切り替えた表示です。
Vowars DE ver.3.12.30
最初の図と同じ値動きでDeviation Shapeだけを変えたものです。図の①と図の②の幅がそろい、見慣れた回帰チャネルの形になります。ほかのバンド系インジケーターと見比べたいときは、こちらのほうが比較しやすいはずです。
1本だけ極端に大きな足があると、幅の計算がその足に引っ張られます。これを抑えるのがResidual Shock Cap (ATR)で、ズレがATRの4倍を超えた足は4倍として扱われます。反対に、値動きが小さすぎてレールが中心線に張り付くのを防ぐ下限がMinimum Deviation Width (ATR)です。
右端の横棒「Deviation Profile」は、どの距離に長くいたかの分布
チャネルの右に並ぶ横棒は、直近Trend Length本の確定足が、それぞれ何Dの位置にあったかを集計したものです。出来高プロファイルのような見た目ですが、数えているのは出来高ではなく足の本数。棒が長い高さほど、その距離に滞在した足が多かったことになります。
上側（オレンジ）の棒が長ければ、価格はトレンドより上にいる時間が長かった。下側（水色）が長ければその逆です。0D付近の棒だけは中心線と同じ色になるので、どこが真ん中かも見失いません。

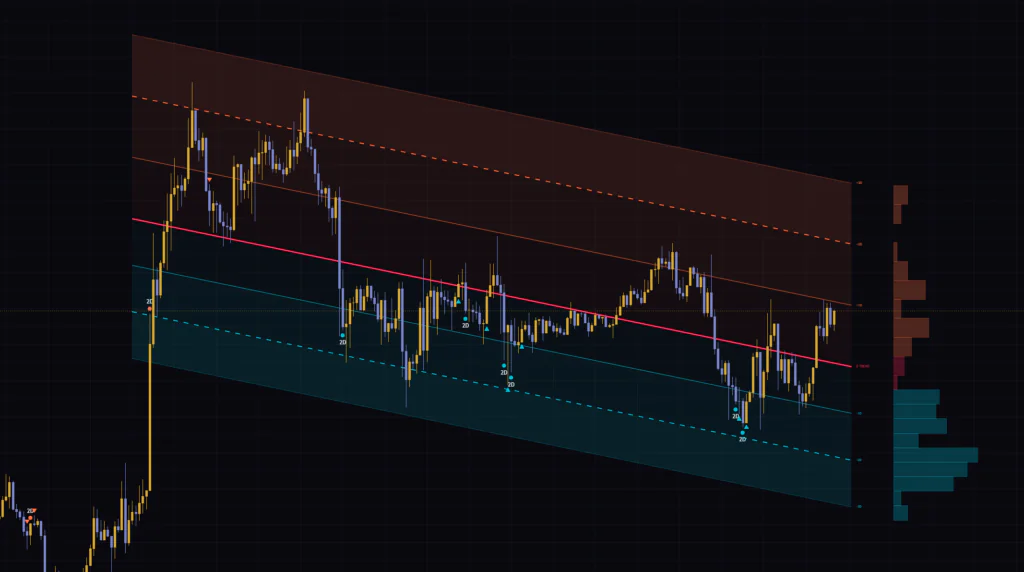

手元の1時間足では、中心線が赤（Down）で、プロファイルの山は-1Dから-2Dのあたりにありました。下げ基調のなかで、さらにトレンドの下側に滞在しがちだったと読めます。こういう偏りは、ローソク足を眺めているだけではなかなか数えられません。
集計の範囲はProfile Range (D)で決まり、初期値は±3.1Dです。この範囲の外まで離れた足は棒に数えられないので、荒れた相場でプロファイル全体が薄く見えるときは、範囲を広げてみてください。
丸と三角のマーカーは、いつ・どの足に付く？
チャート上のマーカーは2種類の出来事を知らせます。レールの外へ出たExpansionと、内側へ戻ったRe-entryです。

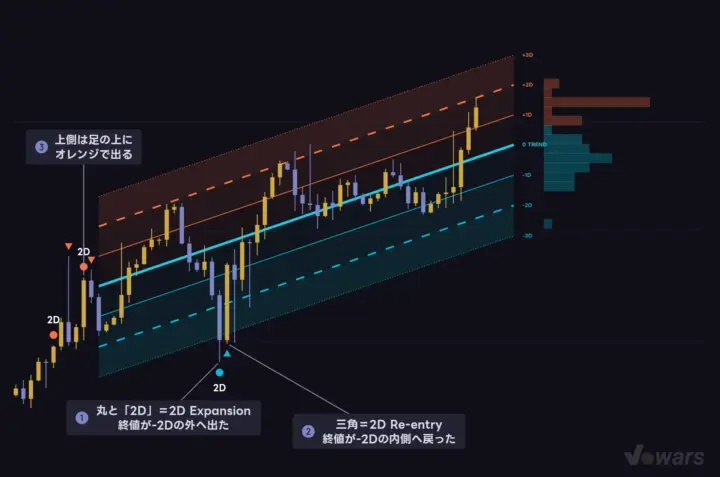

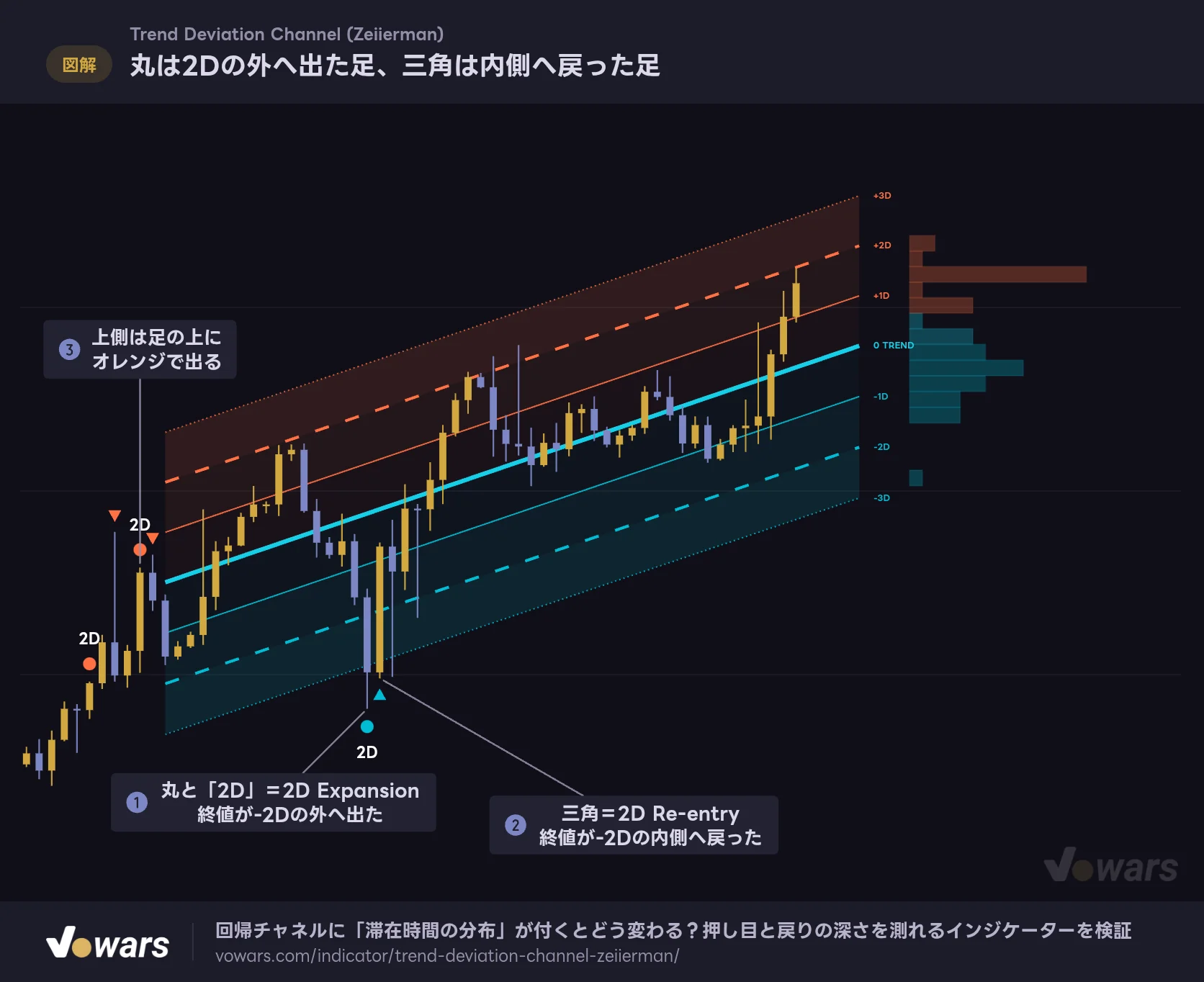

丸は2Dの外へ出た足、三角は内側へ戻った足
2D Expansion と 2D Re-entry は、どちらも終値が確定した足にだけ付きます。
Vowars DE ver.3.12.30
図の①の丸は、終値が2Dレールの外側で確定した足に付きます。その後、終値が内側へ戻って確定すると図の②の三角が付きます。上側の出来事は図の③のように足の上、下側は足の下に表示されます。
| マーカー | 出る条件 | 初期設定 |
|---|---|---|
| 丸＋「2D」 | 終値が±2Dの外へ出て確定（2D Expansion） | 表示 |
| 小さな三角 | 終値が±2Dの内側へ戻って確定（2D Re-entry） | 表示 |
| ひし形＋「3D」 | 終値が±3Dの外へ出て確定（3D Expansion） | 非表示 |
| 大きな三角＋「3D」 | 終値が±3Dの内側へ戻って確定（3D Re-entry） | 非表示 |
3D側の2つは、Show 3D ExpansionとShow 3D Re-entryをオンにすると出てきます。

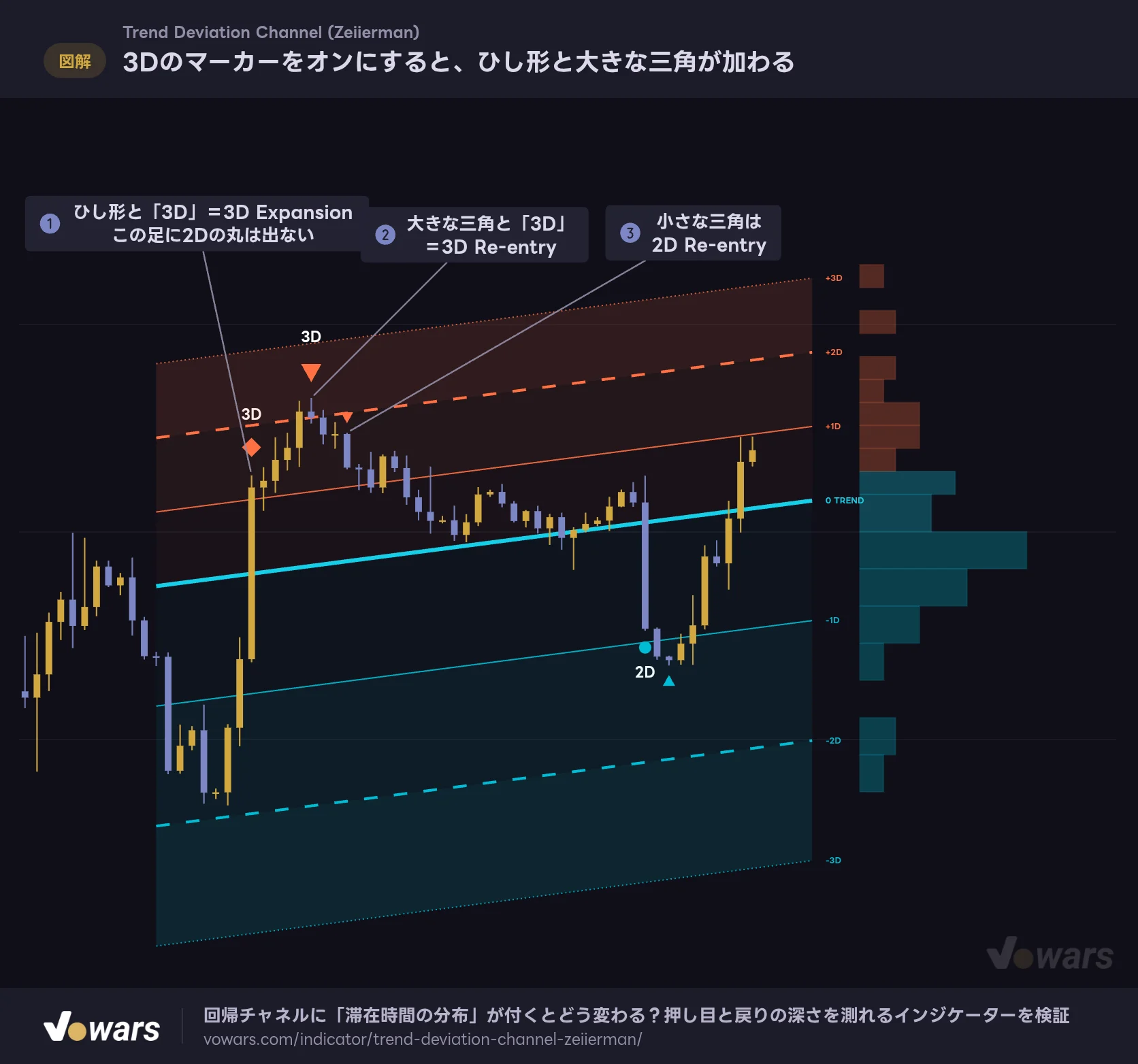

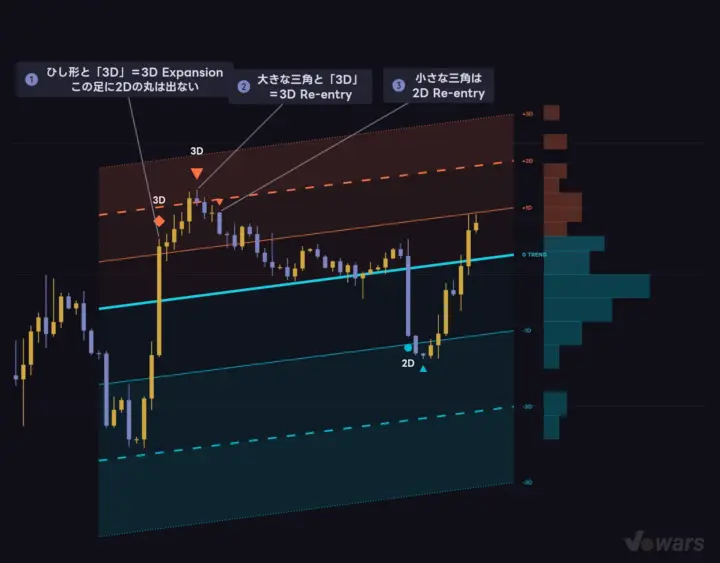

3Dのマーカーをオンにすると、ひし形と大きな三角が加わる
Show 3D Expansion と Show 3D Re-entry は初期設定ではオフ。オンにしたときの見え方です。
Vowars DE ver.3.12.30
大きな足1本で2Dと3Dを同時に抜けた場合、図の①のようにひし形だけが表示され、2Dの丸は省かれます。戻るときは図の②の3D Re-entry、続いて図の③の2D Re-entryと、外側から順番に付いていきます。
どのマーカーも足が確定してから付き、あとから消えたり移動したりしません。ヒゲで一瞬レールを越えただけでは出ないので、足の途中でマーカーが点滅することもありません。
過去のマーカーが、いまのレールと合っていないように見える理由
使い始めて最初に引っかかったのがここです。チャートを見返すと、+2Dの破線にまったく届いていない足に「2D」の丸が付いている。壊れているのかと思いました。

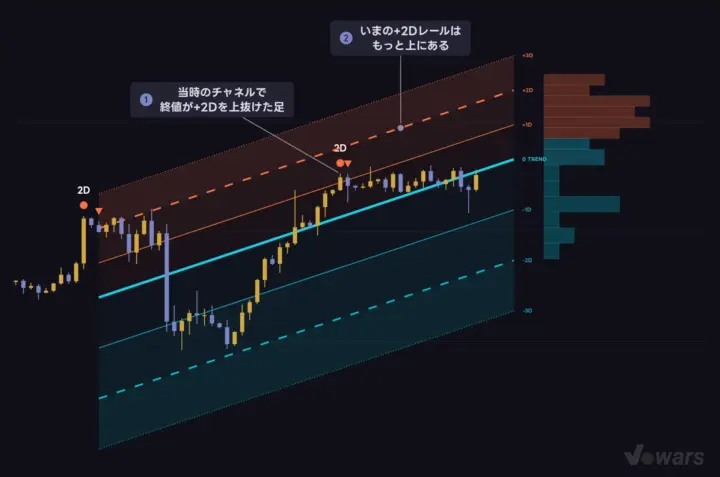

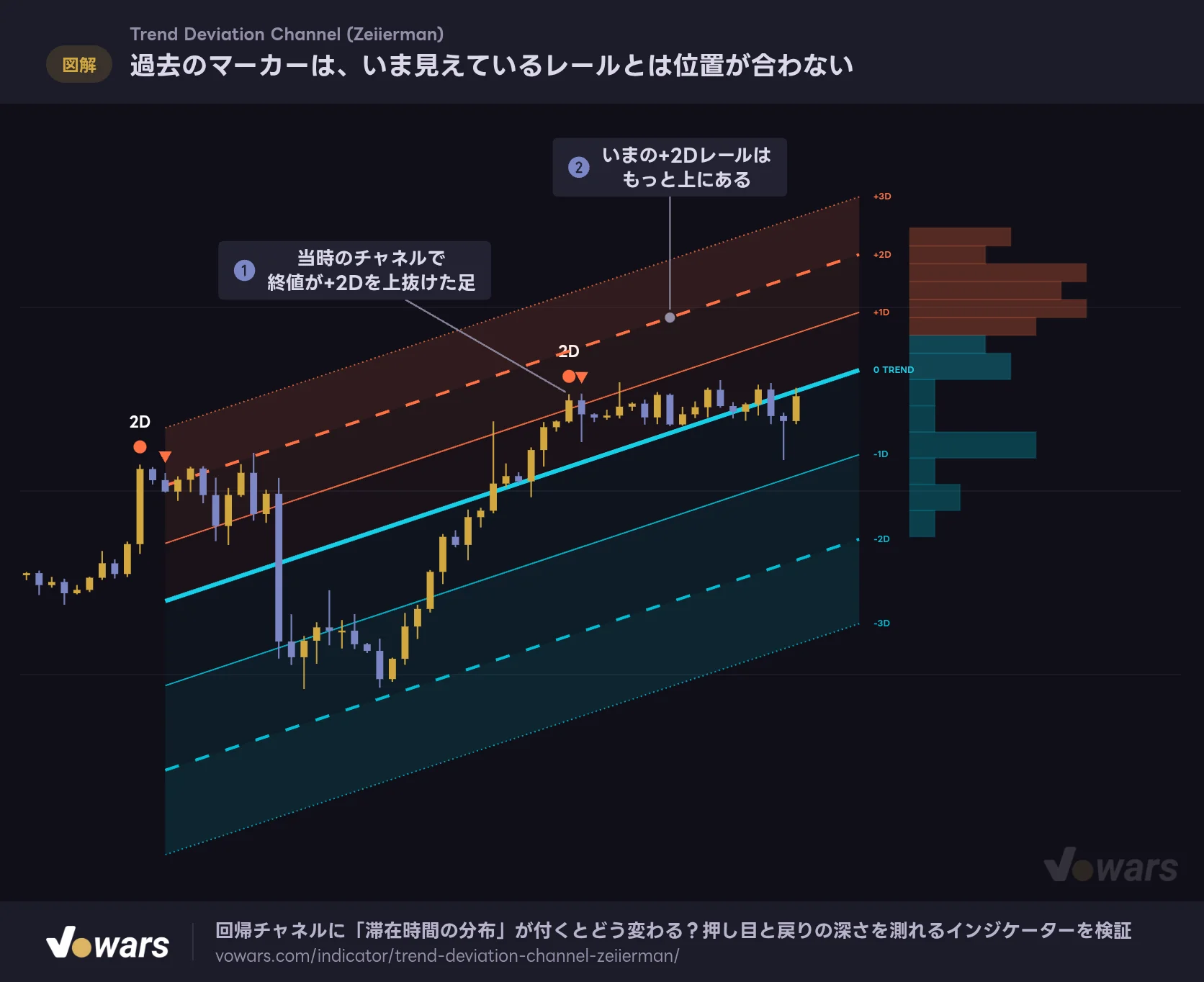

過去のマーカーは、いま見えているレールとは位置が合わない
マーカーはその足の時点のチャネルで判定され、チャネルの線は最新の足のぶんだけが描かれます。
Vowars DE ver.3.12.30
理由は単純で、チャートに描かれるチャネルは最新の足のものだけだからです。新しい足が確定するたびに回帰線は引き直され、チャネル全体が少しずつ動きます。一方、マーカーは図の①の足が確定した時点のチャネルで判定されています。その後チャネルが動いた結果、図の②のようにいまの+2Dとは位置が合わなくなったわけです。
ですから過去のマーカーは、「いまのレールに対してどうだったか」ではなく「その時点で、トレンドから2D以上離れた」という記録として読みます。
チャートをスクロールしても、過去の時点のチャネルは表示されません。確かめたいときはTradingViewのバーリプレイを使い、見たい足まで巻き戻すと、その時点のチャネルとマーカーを1本ずつ再現できます。バーリプレイで使える時間足や遡れる期間はプランによって違います（2026/10/5現在）。
リアルタイムで動く部分と、動かない部分
チャネル系のインジケーターで気になるのは、表示があとから変わるかどうかです。「Trend Deviation Channel」について、足の確定前と確定後で整理しました。
| 要素 | 足が確定するまで | 足が確定したあと |
|---|---|---|
| 中心線・レール | 動かない | 新しい足のぶん引き直される |
| 中心線の色 | 変わらない | 確定時に判定され、必要なら切り替わる |
| マーカー | 付かない | 条件を満たせば付く。以後は変わらない |
| Deviation Profile | いまの足の位置も加えて表示 | 確定した位置として集計に入る |
| 現在値のラベル | 価格に合わせて動く | 確定値になる |
マーカーは確定後に動かないので、過去チャートで見えているマーカーは、リアルタイムでも同じ足に出ていたものです。後出しで都合よく見えている、という心配はしなくて済みます。
一方でチャネルの線そのものは毎足引き直されます。これは最新のトレンドを映すための動きで、過去の線を残さない設計です。「先週の時点で-2Dはどこにあったか」をいまの線から逆算することはできないので、検証のときは上のメモに書いたバーリプレイを使ってください。
チャートで読むときの順番
表示が多いぶん、見る順番を決めておくと迷いません。私は次の順で見ています。
1 中心線の色で地合いをつかむ
水色なら上昇、赤なら下降、グレーなら方向感なし。まずここで「順張りで考える相場か、レンジとして見る相場か」を分けます。
2 現在値がどのゾーンにいるかを見る
レールとの位置関係を目で追ってもいいのですが、Show Current Deviationをオンにすると数字で出ます。

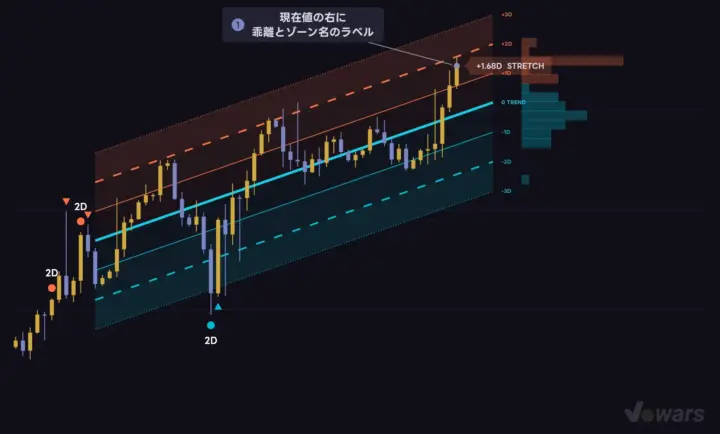

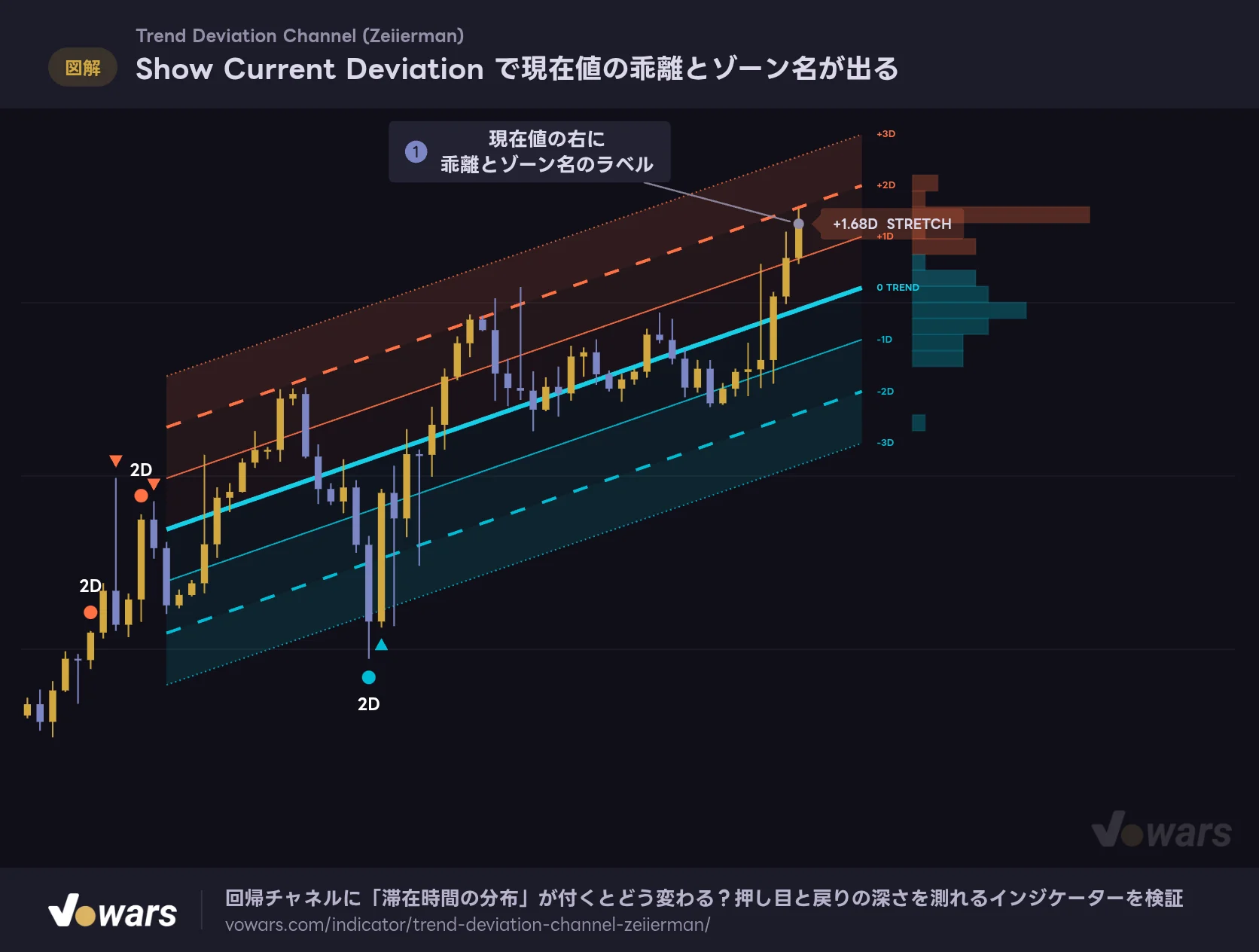

Show Current Deviation で現在値の乖離とゾーン名が出る
レールのどのあたりにいるのかを、数値とゾーン名で読めるようにするラベルです。
Vowars DE ver.3.12.30
現在値の右に図の①のラベルが付き、「+1.68D STRETCH」のように乖離とゾーン名が表示されます。初期設定ではオフなので、最初にオンにしておくのがおすすめです。レールの間隔が狭い時間足では、目測よりこちらのほうがずっと早く読めました。
3 ゾーンとトレンドの組み合わせで意味を考える
同じ-1.5Dでも、中心線が水色のときと赤のときでは意味が変わります。
- 中心線が水色で、価格が-1D〜-2D。上昇トレンドのなかの深めの押し
- 中心線が赤で、価格が+1D〜+2D。下降トレンドのなかの戻り
- 長く続いたトレンドの逆方向へ3Dまで到達。トレンドそのものが変わり始めた可能性
- 中心線がグレーで、±2D付近。レンジの端
注意したいのは、レールが支持線や抵抗線として引かれているわけではないことです。2Dに触れたから反発する、という見方はできません。「ふだんの2倍離れた」という事実を教えてくれるだけなので、反発を狙うならRe-entryの三角が出るまで待つほうが安全です。
4 プロファイルの偏りで、勢いの向きを補足する
最後に右端の横棒を見ます。山がトレンドと同じ側に寄っていれば、その方向の圧力が続いている。0D付近に集まっていれば、価格は回帰線の近くで落ち着いている。判断の主役ではありませんが、エントリーを見送る理由として役に立つ場面がありました。
RSIを並べて、2Dのマーカーに裏付けを足す
「Trend Deviation Channel」が測っているのはトレンドからの距離です。買われすぎ・売られすぎの度合いは別の物差しなので、オシレーターを1つ足すと判断材料が増えます。相性がいいと感じたのはRSIでした。

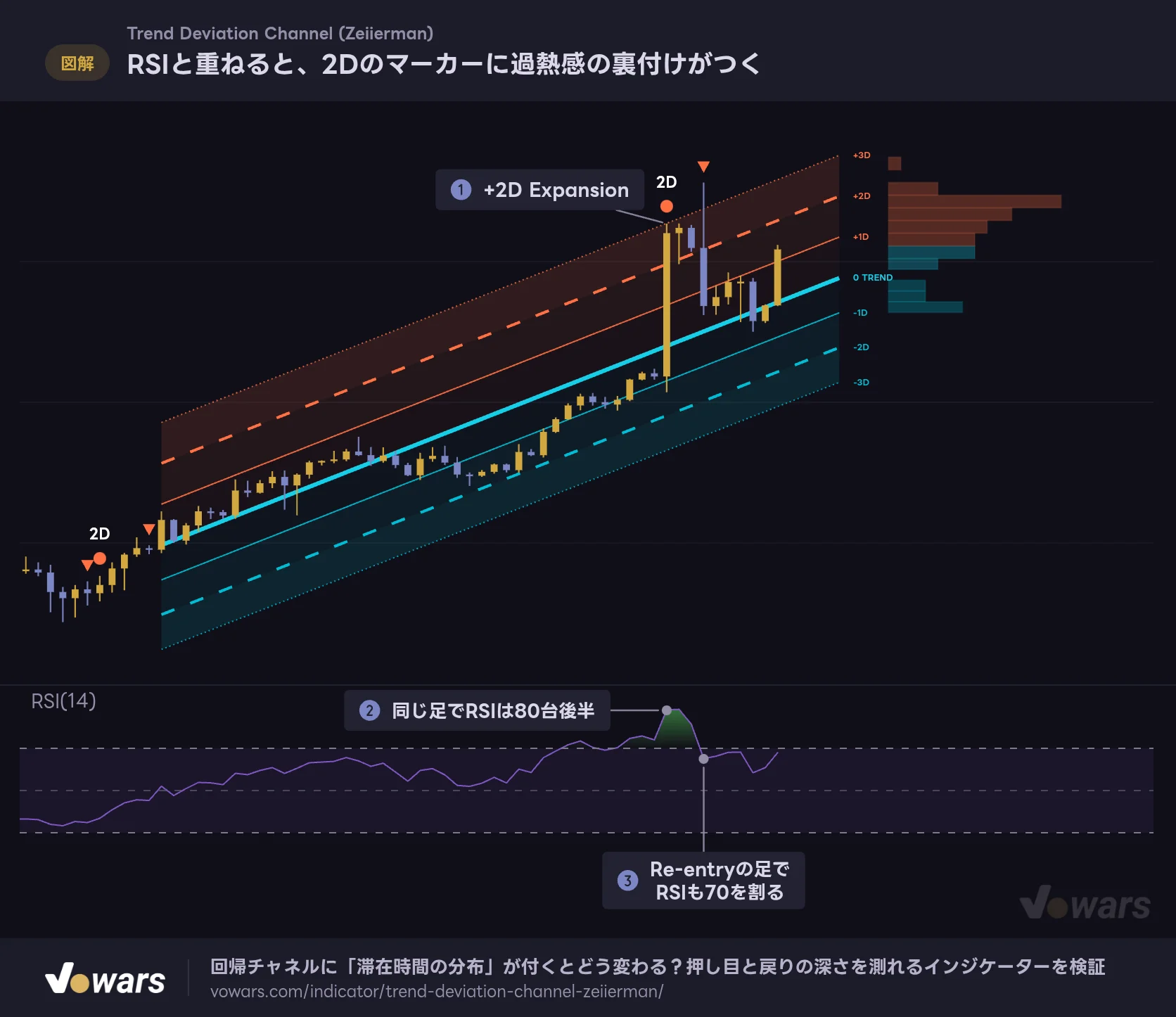

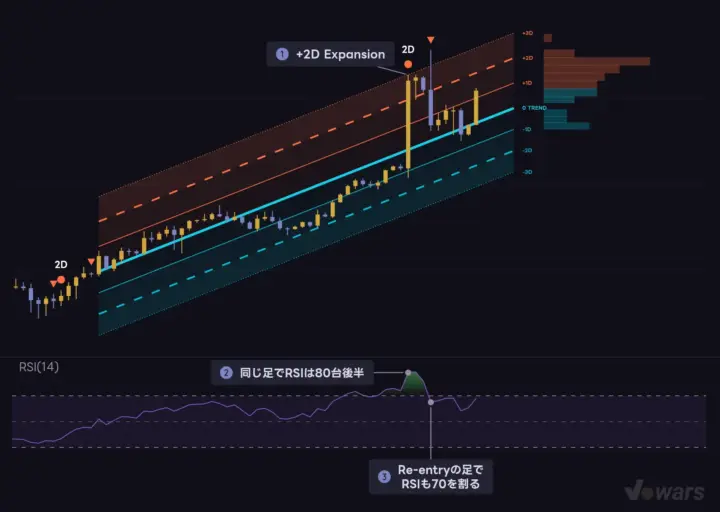

RSIと重ねると、2Dのマーカーに過熱感の裏付けがつく
+2D Expansion が出た足でRSIも買われすぎ圏にあるかどうかを、下段で確かめる組み合わせです。
Vowars DE ver.3.12.30
図の①で+2D Expansionが出た足を、下段で確認します。図の②のようにRSIも高い水準にあれば、距離と過熱感の両方がそろったことになります。その後、図の③でRe-entryとRSIの70割れが重なりました。
ただ、上昇トレンド中の+2D Expansionは、そのまま伸びていく起点になることも珍しくありません。Expansionの丸で逆張りするのではなく、Re-entryとRSIの反転がそろってから考える。この順番を守るだけで、早すぎるエントリーはかなり減ります。
時間足ごとの見え方

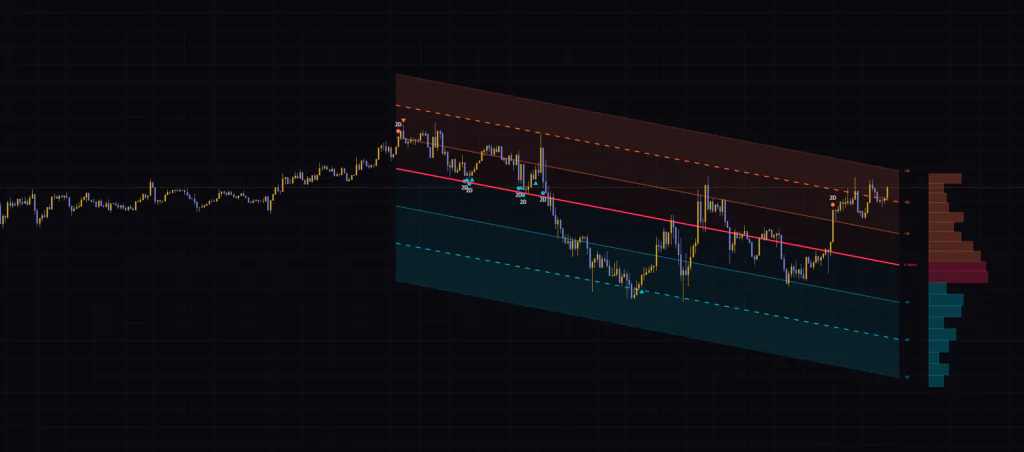

Trend Lengthが200本のままだと、15分足では約2日、1時間足では約8日、日足では約200日（24時間動く暗号資産なら6か月半ほど）ぶんの値動きを1本の回帰線でならすことになります。

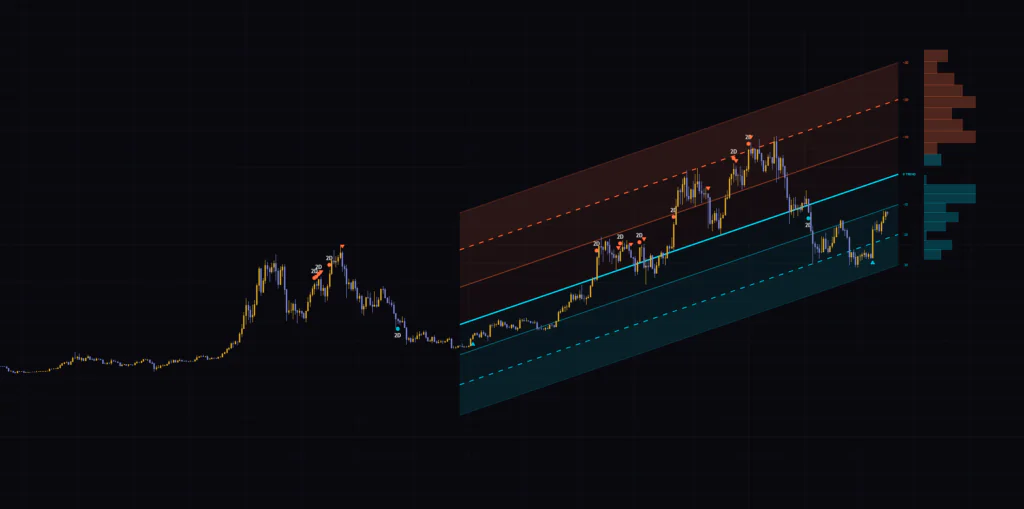

短い時間足でもチャネルの形はきれいに出ますが、マーカーの数は増えます。デイトレードなら15分足から1時間足、スイングなら4時間足から日足が扱いやすい印象です。ゴールドのように一方向へ長く走りやすい銘柄では、Expansionのあとすぐには戻らない場面が増えるので、3Dのマーカーもオンにして段階を見られるようにしておくと状況をつかみやすくなります。
入力項目に時間足の指定は用意されていません。上位足のチャネルを同時に見たい場合は、チャートの時間足を切り替えるか、複数のチャートを並べるレイアウトを使います。並べられるチャートの数はTradingViewのプランで決まります（2026/10/5現在）。
設定項目と、触る優先順位
項目は多く見えますが、ふだん触るのはTrend Length、Deviation Shape、Show Current Deviationの3つで足ります。残りは初期値のままで困りませんでした。
| 設定 | 初期値 | 推奨値 | 効果 |
|---|---|---|---|
| Source | close | 初期値のまま | 回帰線と乖離の計算に使う価格。マーカーの判定もこの価格で行われる |
| Trend Length | 200 | 短期は50〜100、長期は200以上 | 回帰線に使う足の本数（20〜400）。大きいほどなめらかで遅く、小さいほど直近の動きに沿う |
| Trend Enter Strength | 1.0 | 初期値のまま | Up・Downに入るために必要な傾きの強さ。上げるとNeutralの時間が増える |
| Trend Exit Strength | 0.25 | 初期値のまま | この強さを下回るとNeutralに戻る。下げるほどトレンド判定が長く続く |
| Deviation Shape | Asymmetric | 初期値のまま | 上下の幅を別々に測るか（Asymmetric）、同じ幅にするか（Symmetric） |
| Residual Shock Cap (ATR) | 4.0 | 初期値のまま | 幅の計算で、1本の足が与える影響の上限（ATRの倍数） |
| Minimum Deviation Width (ATR) | 0.05 | 初期値のまま | 1Dの幅の下限（ATRの倍数）。レールが中心線に張り付くのを防ぐ |
| Minimum One-Side Samples | 12 | 初期値のまま | 片側だけの幅を採用するのに必要な足の数。足りない側は上下共通の幅を使う |
| Deviation 1 | 1.0 | 初期値のまま | 1本目のレールの位置。COREとSTRETCHの境目 |
| Deviation 2 | 2.0 | 初期値のまま | 2本目のレールの位置。2Dのマーカーとアラートの基準 |
| Deviation 3 | 3.0 | 初期値のまま | 3本目のレールの位置。3Dのマーカーとアラートの基準 |
| Stretch Memory | 0.90 | 初期値のまま | 1Dを超えた状態の記憶をどれだけ長く残すか。レールの位置は変わらない |
| Show Rail Labels | オン | オン | レール右端の+1Dや0 TRENDの文字を表示する |
| Show Current Deviation | オフ | オン | 現在値の乖離とゾーン名のラベルを表示する |
| Up Trend / Down Trend / Neutral Trend | 水色 / 赤 / グレー | Up Trendは別の色も検討 | 中心線の状態ごとの色 |
| Upper Deviation / Lower Deviation | オレンジ / 水色 | 初期値のまま | 上側・下側のレール、塗り、プロファイル、マーカーの色 |
| Show 2D Expansion / Show 2D Re-entry | オン / オン | オン | 2Dのマーカーの表示 |
| Show 3D Expansion / Show 3D Re-entry | オフ / オフ | 値動きの大きい銘柄ではオン | 3Dのマーカーの表示 |
| Show Deviation Profile | オン | オン | 右端のプロファイルの表示 |
| Bins | 20 | 初期値のまま | プロファイルの段数（11〜61）。増やすと細かく、減らすとなめらかになる |
| Profile Range (D) | 3.1 | 初期値のまま | プロファイルに数える範囲。Deviation 3より小さくはならない |
| Profile Gap | 12 | 画面が狭ければ4前後 | チャネルの右端からプロファイルまでの間隔（足の本数） |
| Profile Max Width | 24 | 画面が狭ければ12前後 | いちばん長い棒の幅（足の本数） |
Trend Lengthを変えると、チャネルは別物になる
表示への影響がいちばん大きいのがTrend Lengthです。

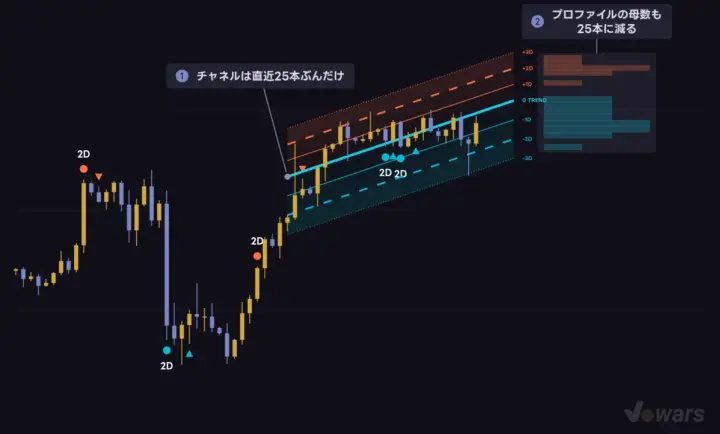

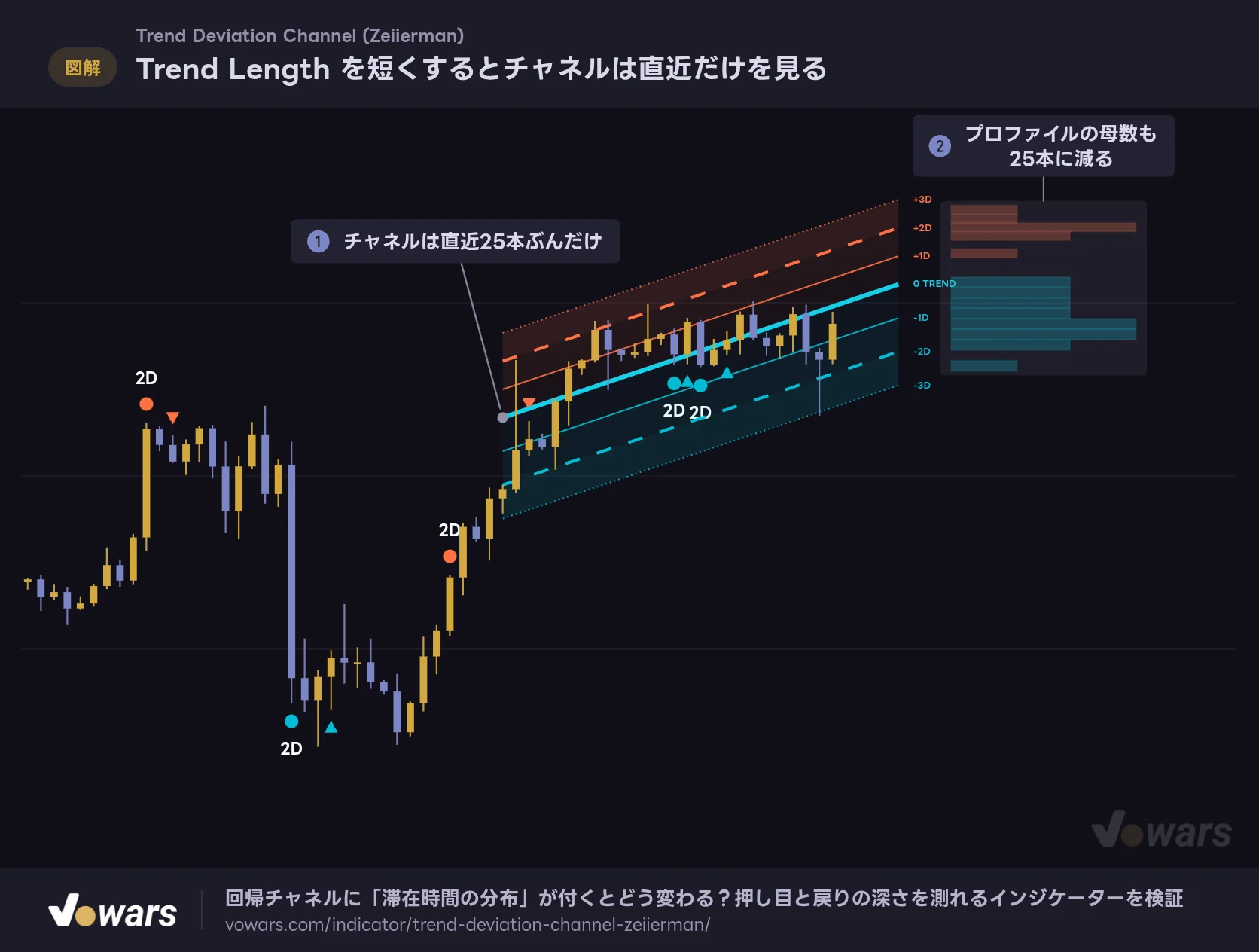

Trend Length を短くするとチャネルは直近だけを見る
同じ値動きのまま Trend Length を25にした表示です。50のときと傾きも幅も変わります。
Vowars DE ver.3.12.30
最初の図（50本）と同じ値動きで、25本にしたものです。図の①のようにチャネルは直近だけを切り取り、傾きも幅も変わりました。図の②のプロファイルも同じ本数で集計されるため、短くしすぎると棒がまばらになります。
目安として、短期の流れに合わせたいなら50〜100、大きな流れを1本でとらえたいなら200以上。推奨値に幅を持たせているのは、同じ本数でも時間足によって見ている期間がまるで違うからです。「何日ぶんのトレンドを基準にしたいか」から逆算して決めると、しっくりくる値が見つかります。
Deviation 2はDeviation 1より0.1以上、Deviation 3はDeviation 2より0.1以上大きい値として扱われます。順番が入れ替わるような値を入力しても、内部で自動的に補正されます。設定画面の数字とレールの位置が合わないと感じたら、ここを確認してください。
ラベルにカーソルを合わせると出る補足情報
見落としやすいのですが、チャート上のラベルには補足が仕込まれています。「0 TREND」の文字にカーソルを合わせると、現在の状態、傾きの強さ、Up・Downに入るために必要な強さ、値動きのまっすぐさ（Path Efficiency）が表示されます。あとどれくらいで色が変わりそうかを知りたいときに便利でした。
現在値のラベルのほうにはStretch memoryという数字が出ます。1Dを超えた状態が続くほど大きくなる値で、Stretch Memoryはこの数字の減り方を調整する項目です。レールやマーカーには影響しないので、気にならなければ触らなくて構いません。
アラートは8種類。足の確定で鳴る
アラートの条件は、2Dと3Dそれぞれに上下のExpansionとRe-entryがあり、合計8種類です。
- Upper 2D Expansion / Lower 2D Expansion
- Upper 2D Re-entry / Lower 2D Re-entry
- Upper 3D Expansion / Lower 3D Expansion
- Upper 3D Re-entry / Lower 3D Re-entry
TradingViewのアラート作成画面で「Trend Deviation Channel」を選ぶと、この8つから条件を選べます。3Dのマーカーを非表示にしていても、3Dのアラートは設定できます。判定はマーカーと同じく足の確定時なので、足の途中で鳴って確定時には条件が消えていた、ということは起きません。
トレンドの状態（Up・Down・Neutral）が切り替わったことを知らせる条件は含まれていません。色の変化を追いたい場合は、チャートを開いて確認する形になります。作れるアラートの数はTradingViewのプランによって変わります。
頼れる場面と、気をつけたい場面
頼れるところ
- トレンドの向きと、そこからの距離を1つの表示で確認できる
- 足の途中でレールが動かず、マーカーも確定後に変わらない
- 上下別々の幅で、相場の偏りがレールの形に表れる
- プロファイルで、価格がどの距離に滞在しがちかまで分かる
- 乖離を数字とゾーン名で読める
気をつけるところ
- 過去のマーカーは、いま表示されているレールとは位置が合わない
- トレンドが急に変わった直後は、古い値動きを含んだ回帰線が残る
- レールは支持線・抵抗線ではないので、タッチだけでは判断できない
- 短い時間足ではマーカーが増え、1つずつの重みが軽くなる
2つ目は回帰線を使う以上避けられない性質です。急騰や急落の直後は、線が新しい値動きに追いつくまで、価格がずっと2Dや3Dの外にいるように見えます。こういう場面では乖離の数字をそのまま受け取らず、中心線の色が切り替わるか、チャネルの傾きが落ち着くまで待ったほうが無難でした。
「Trend Deviation Channel」が示すのは「トレンドからどれだけ離れたか」という測定結果で、その先に価格がどう動くかまでは示しません。マーカーが出たことだけを根拠に売買するのは避け、上位足の流れやほかの指標、損切りの位置とあわせて判断してください。過去のチャートでうまく機能して見えた設定が、これからの相場でも同じように機能するとは限りません。
「トレンドとの距離」を数字で持ちたい人に
画像「Trend Deviation Channel」を使ってみていちばん変わったのは、「行き過ぎ」を言葉ではなく数字で考えるようになったことです。+2.3DでEXTREME、プロファイルの山は+1D付近。こう読めると、同じチャートを見ても迷う時間が短くなります。
押し目や戻りの深さを測りたい人、逆張りのタイミングをRe-entryで待ちたい人、回帰チャネルを自分で引き直すのが面倒になった人には、特に合うはずです。まずはShow Current Deviationをオンにして、いつも見ている時間足で数日眺めてみてください。レールとマーカーの関係に慣れた頃には、手放しにくい表示になっていると思います。
